наверное

200грн

Хочется кованный люминь - это идеал
а так хотя бы СТ20


да, нужно сбалансировать


туда прячется головка болта под шестигранник, которая крепит спейсер к валу помпы.
Сам же Вентилятор крепится к резьбовым отверстиям М8. Это нужно для того, чтобы можно было монтировать/демонтировать вентилятор без снятия ремня привода.
Сечение Д-Д это крепление спейсера к валу
Сечение А-А это крепление вентилятора к спейсеру.


конечно фрезой.


P.S. нужно все еще раз перемерять, размеры прикидочные

_________________
"Зиг хайль май лайф"...
Счастлив не тот, кто выбрал «правильный» путь, а тот, кто любит свою дорогу...

Меряй , главное померяй диаметр посадочного отверстия точно с каким допуском в плюс , остальное я понял . Отверстия посверлятся на делительной головке ,окружность поделится на 8 частей .Точный диаметр делительной окружности 55мм? .Материал только сталь .Люминия да ещё кованного взять негде .А не тяжёлая будет ?Хотя вискомуфта не легче . короче перемяряй ,сделаем

_________________


для тех, кто задает вопросы «Почему нужно жить?» и «Зачем все это нужно?» нет возможности получить счастье. По крайней мере так просто, как другим людям.

завтра будет точный чертеж

Для облегчения спейсера - еще канавки добавлю и размеры "в минус" скомпаную

_________________
"Зиг хайль май лайф"...
Счастлив не тот, кто выбрал «правильный» путь, а тот, кто любит свою дорогу...

Если речь идет о стали, то для радикального облегчения можно сделать "гантелей"

_________________
"Зиг хайль май лайф"...
Счастлив не тот, кто выбрал «правильный» путь, а тот, кто любит свою дорогу...

можно ,но не нужно .Гайки не пролезут раз,насквозь не зажмёшь два .Если на 4 отверстия , то могу сделать выборки как на первой картинке , дисбаланс в 10гр ничего не сыграет на таком малом диаметре ,у вентилятора гораздо выше дисбаланс да и нагрузка ветровая

_________________


для тех, кто задает вопросы «Почему нужно жить?» и «Зачем все это нужно?» нет возможности получить счастье. По крайней мере так просто, как другим людям.

чтобы прижаться к валу помпы нужен болтик по размеру (с головкой) 30мм, а между пластинами в "гантельке" 35мм. В верхней пластине резьба М8 сквозь её отверстие можно длинным шестигранником прикрутить эти болты. Ну а в верхнюю пластину уже прикручивается сам вентилятор.

_________________
"Зиг хайль май лайф"...
Счастлив не тот, кто выбрал «правильный» путь, а тот, кто любит свою дорогу...

ну смотри , что намалюешь то и сделаем

_________________


для тех, кто задает вопросы «Почему нужно жить?» и «Зачем все это нужно?» нет возможности получить счастье. По крайней мере так просто, как другим людям.

Ок.

_________________
"Зиг хайль май лайф"...
Счастлив не тот, кто выбрал «правильный» путь, а тот, кто любит свою дорогу...

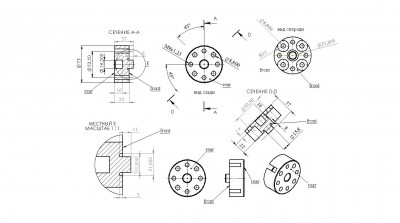

уточнил все размеры, Спейсер нужен из Стали, вот его вид и чертеж:
